LTE筆記: 5G NR Measurement Events
在通訊系統中, 量測訊號 (RSRP, RSRQ, SINR) 主要的用途就是用來進行換手,
此功能從 2G 系統就被實作, 並隨著更多通訊技術的發展而增加,
在 TS 3GPP TS 38.331 中定義了 5G 網路中, 以下和換手與量測報告的相關驅動事件:
- Event A1 (Serving becomes better than threshold)
- Event A2 (Serving becomes worse than threshold)
- Event A3 (Neighbor becomes offset better than SpCell)
- Event A4 (Neighbor becomes better than threshold)
- Event A5 (SpCell becomes worse than threshold1 and neighbor becomes better than threshold2)
- Event A6 (Neighbour becomes offset better than SCell)
- Event B1 (Inter RAT neighbour becomes better than threshold)
- Event B2 (SpCell becomes worse than threshold1 and inter RAT neighbor becomes better than threshold2)
其中, A 系列的事件對應於相同的 RAT (例如: 4G, 5G, etc),
B 系列的事件, 則對應於 RAT 之間 (inter-RAT) 的換手,
在各事件的描述中, 以下為一些簡寫的說明:
- special cell (SpCell): 主要的服務基地台
- secondary cell (SCell): 次要的服務基地台, 提供 CA (Carrier Aggregation) 功能
在各項驅動事件中, threshold 為針對事件的一致性定義,
針對每一事件, 我們都可以定義其對應的數值,
offset 則是針對每一個基地台定義, 其數值可以為正或為負,

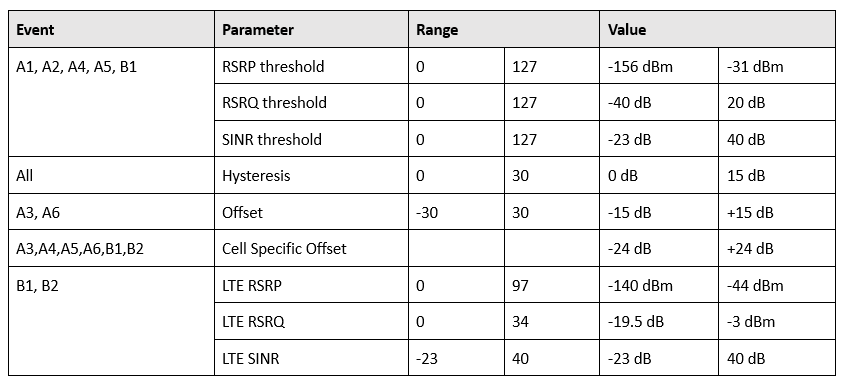

各項數值的物理意義與定義範圍顯示如下表:
在所有的事件中, 我們可以依照其驅動條件分成兩類:
- 絕對數值事件: A1, A2, A4, A5, B1, B2 只和訊號強度的絕對數值相關
- 相對數值事件: A3, A6 比較複雜, 和兩個基地台訊號強度的差值相關
我們先從比較簡單的第一類事件開始,
並以其中最複雜的 B2 為例:
在圖中, 有兩條線, 代表量測的訊號變化,
藍色線代表的是 serving cell 的訊號強度, 其對應的 threshold 為 b2-threshild1,
為了避免量測訊號飄移造成事件重複被設定/取消,
3GPP 設定了延滯數值 (Hys, hysteresis), threshold +/- Hys 的區間為延滯區間,
紅色線則代表了其他 RAT 基地台的訊號強度,
相對於 SpCell, SCell 這些正在服務裝置的基地台,
其他基地台的觸發事件都可以透過設定 offset 數值,
來進行基地台負載與換手次數的平衡.
除了強度述職的設置 (threshold, offset, Hys),
另一個可以調控的數值是 TTT (Time-To-Trigger),
TTT 數值定義了當 event 條件達成後, 要持續多久, 才進行通報或是取消,
Hys 和 TTT 的設置, 主要都是對抗訊號量測時的變異,
避免大量的換手事件出現, 使基地台過於忙碌.
在第二類事件中 (A3, A6), 則是看訊號強度的差值,
因此, 觸發的標準也就依照 serving cell 的數值, 加上 offset 作為標準,
值得注意的是, 這邊的 offset 包含兩個概念,
一個是對所有基地台成立的 (可視為 serving cell offset),
另一個是針對量測基地台設計的 (neighbor cell offset),
此兩個 offset 數值相加, 才是最終使用的 offset 數值,
當然, Hys 的設計在此兩個事件中, 依然成立,
整體事件的觸發與取消流程, 如下圖所示:
A3 和 A6 的差別在於 A3 是針對主要的 serving cell,
此事件的影響是換手的決定,
A6 則是針對 secondary cell, 因此, 影響為 CA 合作基地台的選擇,
本文的圖片與理解皆來自於此篇文章:
裡面有 A1-A6, B1, B2 個事件的詳細介紹,
大家可以在其中找到更詳細的資訊與圖說.
