LTE筆記: CSI-RS Measurement Report - Configuration

作者： -
CSI-RS 主要的功能是讓使用者 (UE) 對通道進行量測,
並把量測的結果提供給基地台, 作為之後通道資源配置的依據,
考慮到不同的使用者與通道的變異, CSI-RS 有各式的方式進行設定,
基本上可以分成三種樣態:
  • Periodic CSI-RS
  • Semi-Persistent CSI RS
  • Aperiodic CSI-RS
按照發送的設定 (configuration) 以及回報有各式不同的組合,
兩者必須互相配合, 可以表示為下表:


CSI-RS 透過 RRC (Radio Resource Control) 進行設定,
可以設定其對應的傳送間隔: 4, 5, 8, 10, 16, 20, 32, 40, 64, 80, 160, 320, 640 time slots,
或是, 透過 DCI (Downlink Control Information) 以非同步 (Aperiodic) 的方式發送,
在回報的部分, 相同的, 在回報部分也分成同步與非同步兩種,

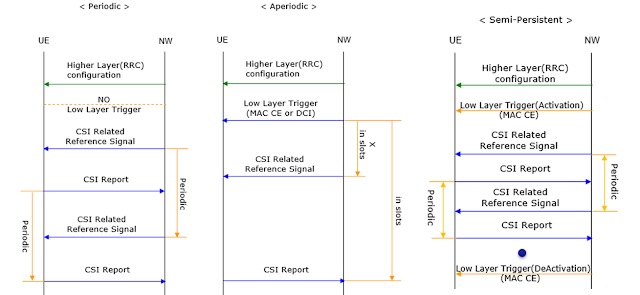

至於 Semi-Persistent 則是透過啟動 (Activation) 與終止 (Deactivaction) 的方式,
在一段時間內進行週期性的回報, 其相關流程如下所示:


關於 UE 回報 CSI-RS 量測的部分,
若是週期性回報則在 PUCCH (Physical Uplink Control Channel) 中回報,
若是非週期性回報則在 PUCCH 或 PUSCH (Physical Uplink Share Channel) 中回報,
而週期性與非週期性的選擇, 則和使用者的移動性與通道的變化相關.

在此文章中, 只約略地說明了 CSI-RS 的種類與流程,
如果想要進一步了解其他細部的設定, 可以參考:
