LTE筆記: 5G NR Sounding Reference Signal (NR-SRS) -2

作者： -
在上一篇文章中, 我們介紹介紹了一些 SRS 的基本特性,
接下來, 我們要在兩方稍微延伸下 SRS 的介紹,
在一開始, 我們先比較一下 SRS 在 4G 和 5G 的差異,
接著, 我們將看一下 SRS 訊號如何在 5G NR 中輔助定位進行.

首先, 當我們討論 4G 和 5G 的差異時,
最直接想到的就是波束成型 (beamforming) 技術的引入,
雖說, 波束成型的增益主要反映在基地台端 (較大天線陣列),
但對於 UE 端, 也可以在波束管理的階段, 透過 DMRS 提供上行通道估測,
針對沒有被分配到通訊資源的 UE (或是對應於未分配資源的頻帶),
UE 可以透過 SRS 訊號, 讓基地台進行上行的通道估測.

考慮到 UE 通常天線數較少, 在 SRS 中直接以 antenna port 作為設置單位,
根據規範, 一共有以下選擇: 1T2R, 1T4R, 2T4R, T=R (1T1R, 2T2R, 4T4R)
根據不同的天線配置, SRS 也會有相對應的設定,
值得注意的是, 這裡的 Tx/Rx 指的是由 UE 角度出發,
以 1T2R 為例, 代表 UE 的兩根天線一次使用一根進行傳送,
基地台透過分接收這兩根天線的訊號, 進行通道估計, 如下圖所示:

更多的範例以及詳細的設定可以參考這一篇文章:

第二部分, 讓我們關心一下 SRS 在定位中的應用,
相較於 DMRS 參考訊號, SRS 的一個重要好處就是可以同時有多個基地台接收,
同時, 考慮到 SRS 的配置是由基地台給定, 並可在基地台間分享資訊,
因此, 偕同量測的基地台不只可以取得上行的訊號強度,
也可以取得 SRS 訊號到各基地台的時間差, 以 TDoA (Time Difference of Arrival) 定位,
若考慮到 1T2R, 1T4R 的 SRS 架構, 基地台端還可以估計 AoA (Angle of Arrival),
這些資訊都可以作為 UE 定位的輸入資訊, 以 UL-TDoA 為例, 流程如下:

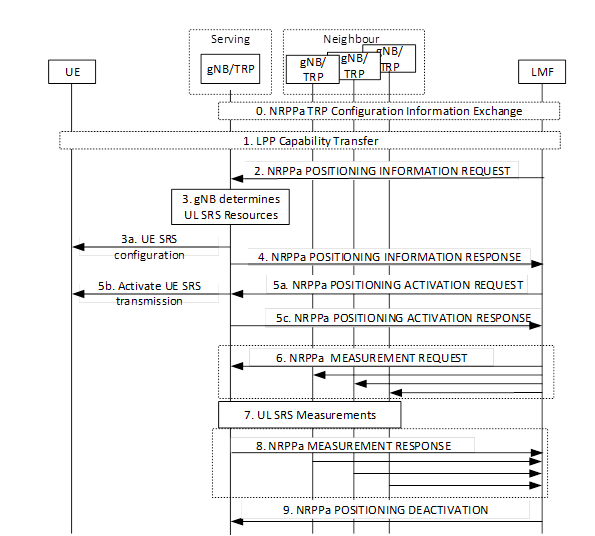

來自: 3GPP TS 38.305 Stage 2 functional specification of User Equipment (UE) positioning in NG-RAN (Release 18)

在上述流程中, 我們可以分作四個階段來看待, 分列如下:
0, 1) TRP (也就是基地台) 與 LMF (定位伺服器) 之間進行資料分享
2 -5) 將定位需求, 透過 NRPPa 傳給服務基地台, 對 UE 進行 SRS 設置
6 -8) TRP 進行訊號的量測, 並將結果回報給 LMF
9) 定位完成後, 通知服務基地台 (取消 UE 的 SRS 設置)

考慮到 SRS 不只占用通訊資源, 也造成 UE 電力上的消耗,
除非有精密定位的需求, 應不會經常開啟 (週期性傳輸),
同時, 基地台事前的資訊交換也極為重要, 影響了定位資訊的取得,
至於 LMF 的定位方法實作, 也應考慮綜合不同 SRS 的量測,
使用較少的通訊資源, 取得精確的定位結果.
