[ORAN] E2 Service Model: Cell Configuration and Control (2)

作者： -
在上一篇文章中, 我們介紹了 CCC 這個 Service Model 的設計目的,
接下來, 我們將介紹一些細節, 並針對一些特殊功能進行介紹,
首先, 我們先看一下 Cell level 和 Node level 的功能定義:

來自: WG3-E2SM-CCC-R003

在上述的欄位中, 我們可以看到 CCC 主要對應於 CU/DU 功能,
並不包含 RU 的部分 (E2 介面其實不直接和 RU 通訊)

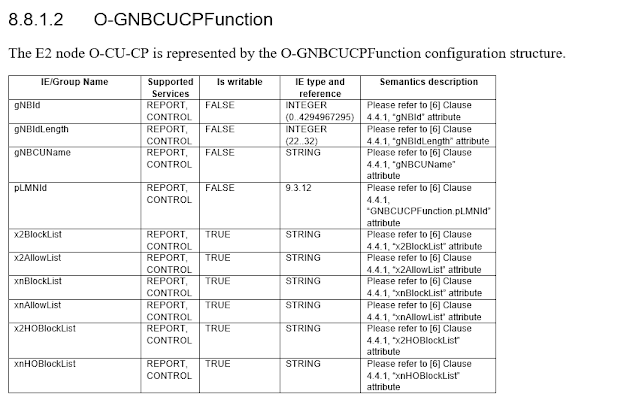

針對 Node level 和 Cell level 的差異, 我們以 DU 為例, 看一下 Table 8.8.2.1 和 8.8.1.2,

來自: WG3-E2SM-CCC-R003

在表中, 我們可以看到 CU 主要是可以控制換手資訊,
可以控制的欄位多半在 Node level, 對 CU 直接進行控制,
相對的, DU 的控制主要是無線通訊的信令, 則集中在 Cell level 進行,
除此之外, 在表格的欄位中, 我們可以看到一個特殊欄位: is writable,
如果此欄位為 FALSE, 則代表此設定和其他設定有相依性, 不能由 RIC 修改,
但是, 我們也可以看到出現支援 Control Service, 但 writable 為 FALSE 的狀況,
對此, CCC SM 的解釋為, 此類欄位只能作為 Control 的參照 (reference),
不能作為修改的目標.

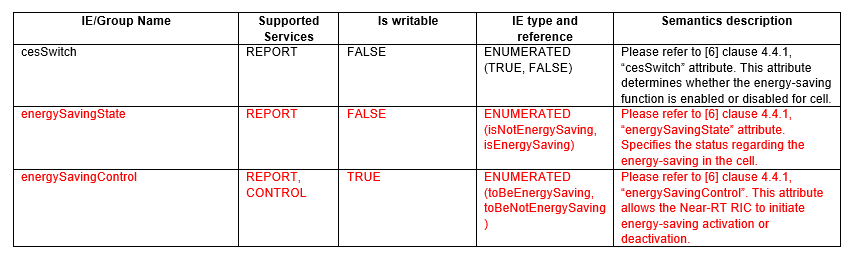

在本文的最後, 我們來看一下 CCC SM 和節能控制的關係,
定義在 O-CESManagementFunction 中 (Table 8.8.2.5),

來自: WG3-E2SM-CCC-R003

其中, CES 代表 Cell Energy Saving,
在此功能項之下有三個欄位: cesSwitch, energySavingState, 與 energySavingControl,
前兩者對應於功能的開啟與關閉, 是唯讀的欄位 (Report),
最後一個欄位則是 CCC SM 可以控制的項位,
並要在 energySavingState = "isEnergySaving" 的條件下,
可以透過設定 "toBeEnergySaving" 和 "toBeNotEnergySaving" 調整 Cell ON/OFF,
以進一步達成節能的功能.
