[ORAN] RIC Subscription Procedure

在上一篇文章中, 介紹了 E2 Setup 的流程以及資料傳遞的欄位,

透過上述資料交換流程, RIC 就可以得知 E2 Node 的能力以及識別方式,

之後, RIC 將透過 Subscription Procedure 向 E2 Node 訂閱相對應的資源,

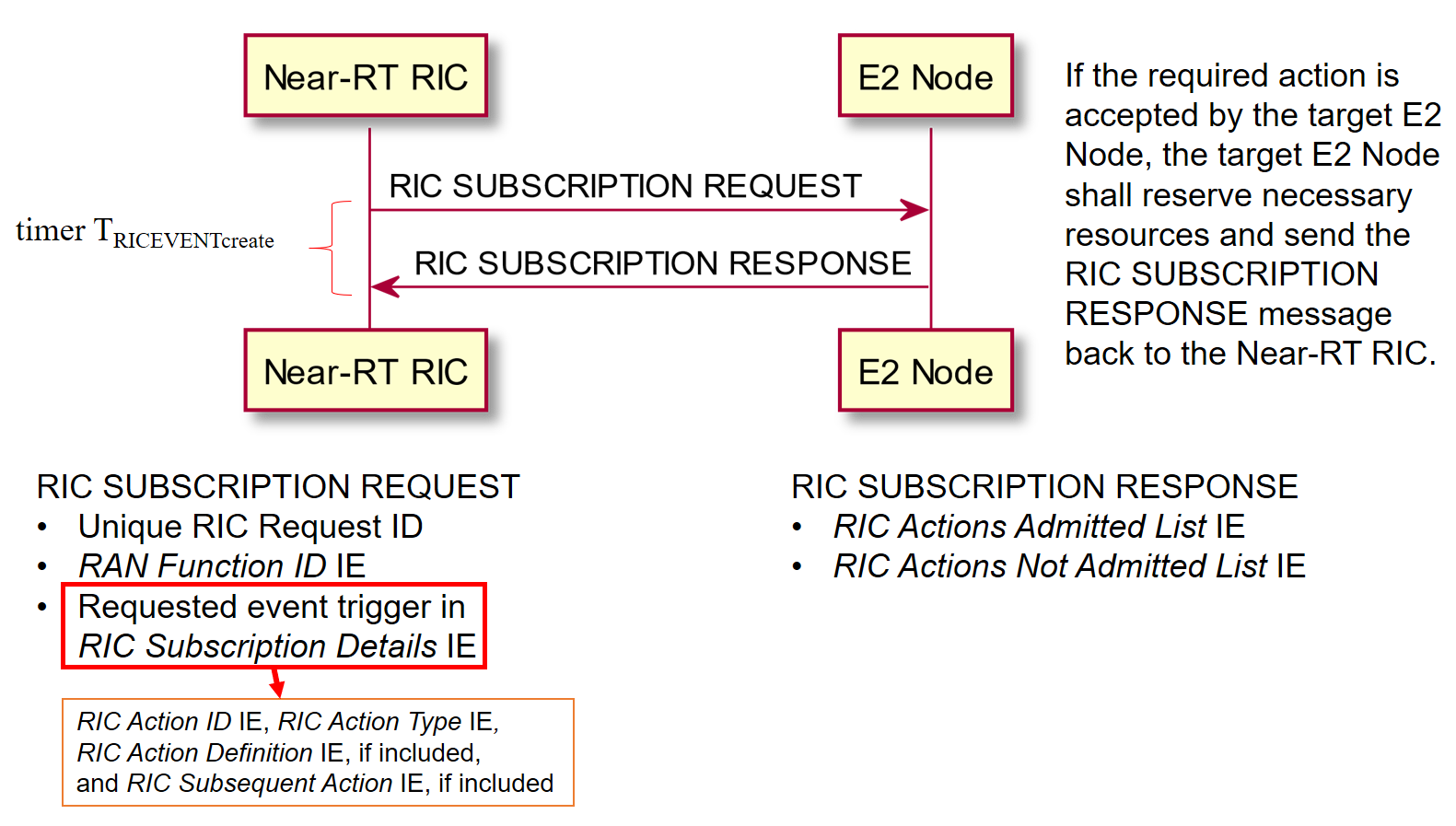

相關的資料交換如下圖所示:

我們可以看到, 其訊息組合主要由 RIC Subscription Request 和 Response 組成,

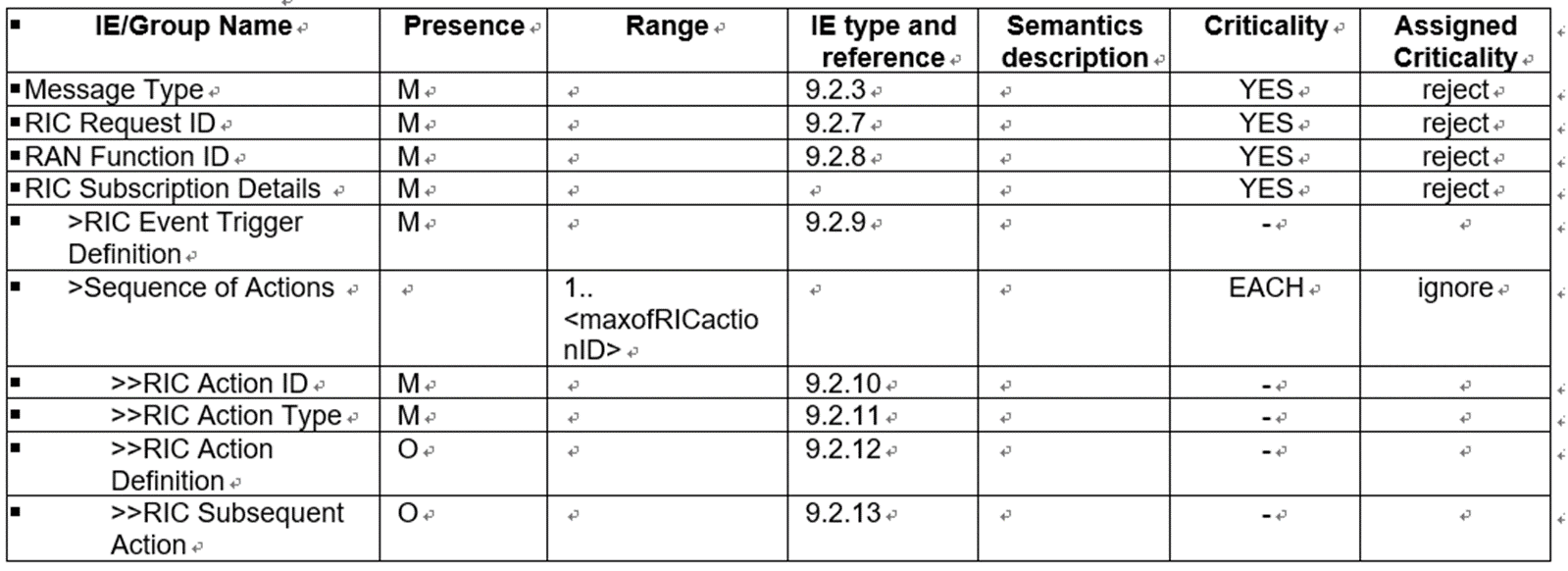

其中, RIC Subscription Request 包含了下列資訊:

來自: O-RAN.WG3.E2AP-v02.00

其中, RIC Request ID 包含了 RIC 的訂閱時的識別資訊,

由 PLMN (Public Land Mobile Network) ID 和一組 RIC ID 組成,

用以表示 RIC 平台的電信營運商, 以及其對應的 RIC 編號,

RAN Functional ID 包含了要向 E2 Node 訂閱服務,

在此假設 RIC 和目標 E2 Node 的連線已經透過 SubMngr 建立, 故不帶 E2 Node 識別資訊,

至於 RIC Event Trigger Definition 中則定義了驅動事件 (例如: 定時驅動),

在 E2AP 的格式中, 此欄位為 16 進位編碼, 其定義編寫於 E2SM 中.

RIC Action ID /Type 則定義了當事件發生時要進行的動作 (例如: REPORT-indication),

RIC Action Definition 的格式如同 RIC Event Trigger Definition 一樣, 定義於 E2SM.

另一方面, RIC Subscription Response 包含了下列資訊:

來自: O-RAN.WG3.E2AP-v02.00

除了在 Request 已經提過的 RIC Request ID, RAN Function ID 之外,

在 Response 中最重要的任務就是確認 RIC 要求的 Action 是否被接受,

若接受則放於 RIC Action Admitted List 中,

若不接受則放於 RIC Action Not Admitted List 中, 並加入原因.
