[ORAN] E2 Setup Procedure

在之前的一系列文章中, 介紹了 O-RAN 平台上,

如何透過 RESTful API 向 Subscription Management 註冊資訊,

在接下來的一系列文章中, 將介紹在目前 O-RAN 架構中的資料交換格式,

以及其在 E2 Application Protocal (E2AP) 標準中的規範.

首先, 我們先從 E2 Setup Request 和 E2 Setup Response 開始,

E2 Setup 的流程是為了讓 RIC 知道 E2 Node 的識別方法與能力 (支援的功能),

其對應的資料交換流程如下圖所示:

來自: O-RAN.WG3.E2GAP-v01.01

在 RIC Setup Request 中, 包含以下的資訊 (Information Element, IE):

• Global E2 Node ID
• Optional: List of RAN Functions Added IE
• Optional: E2 Node Component Configuration Update List IE

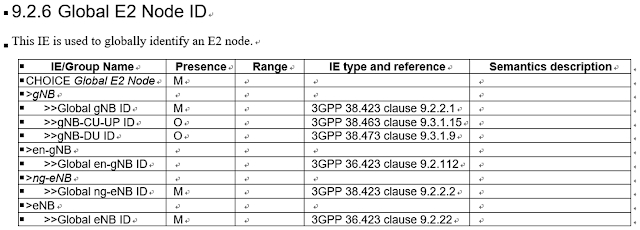

其中, Global E2 Node ID 適用以辨別 E2 Node 的資訊,

包含了一組 gNB/eNB ID 以及其對應的 CU-DU, RU 的組成 (以 local ID 表示),

用以表示  gNB/eNB 和 CU-DU, RU 的組成,

可在 E2 Node Component Configuration Update List 中進行宣告.

我們可以看到其內容如下表所示:

來自: O-RAN.WG3.E2AP-v02.00

另一方面, RAN Functions 則代表了 E2 Node 所支援的功能,

每一個 RAN Function 包含了三項資訊: ID, Definition, Revision, 定義如下:

來自: O-RAN.WG3.E2AP-v02.00

其中, RAN Function Defination 的內容為 16 進位的字串,

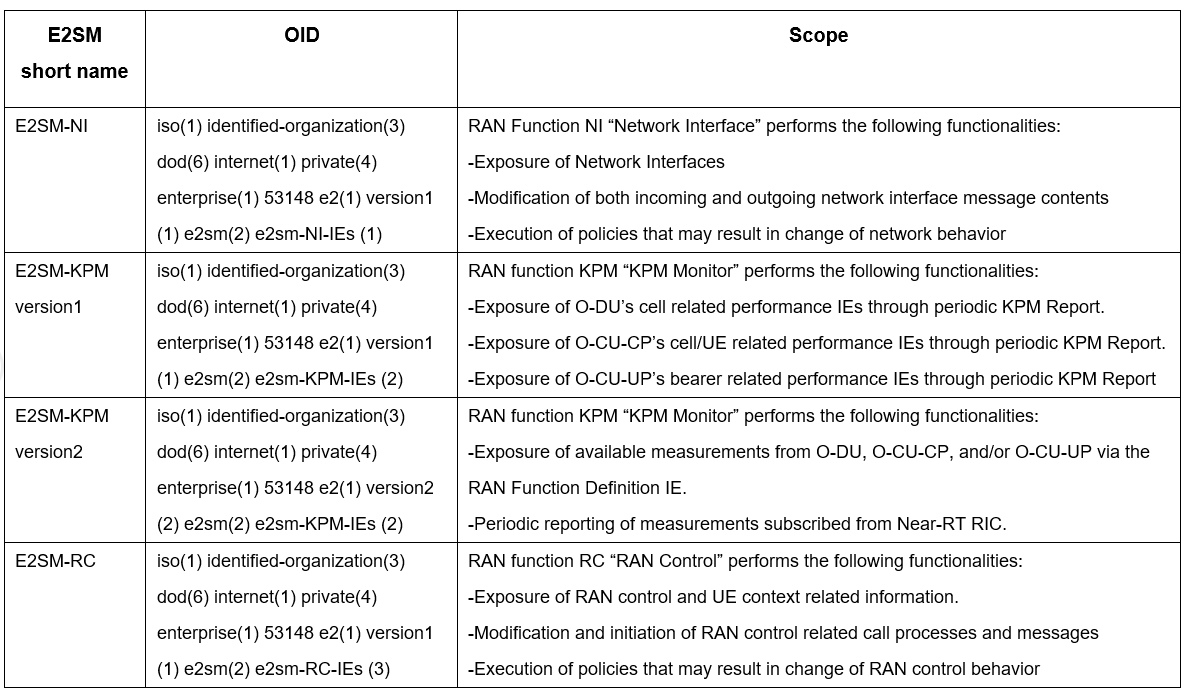

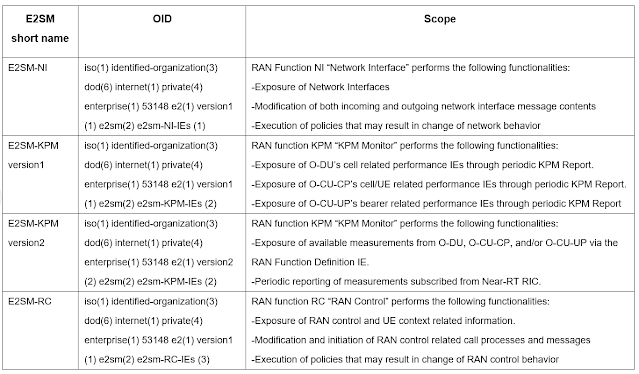

並被定義於 E2 Service Model (E2SM) 中, 目前一共定有三種不同的 SM,

包含了: Network Interface (NI), KPM Monitor (KPM), RAN Control (RC),

如下表所示:

來自: O-RAN.WG3.E2SM-v02.00

此表格內的 SM, 會隨著 O-RAN 組織發展而擴張,

舉例來說, KPM V2 和 RC 就是在 E2SM 2.0 時加入,

在 O-RAN 的設計中, E2 Node 透過 Setup Request 的資訊,

向 near-RT RIC 表達自己的 ID, 組成, 以及所支援的 Service Models,

在 near-RT RIC 收到 Setup Request 後, 並進行資訊處理後,

將透過 Setup Response 回復 E2 Node 其處理的結果, 包含下列資訊:

• Global RIC ID
• List of RAN Functions Accepted IE
• List of RAN Functions Rejected IE
• E2 Node Component Configuration Update Acknowledge List IE

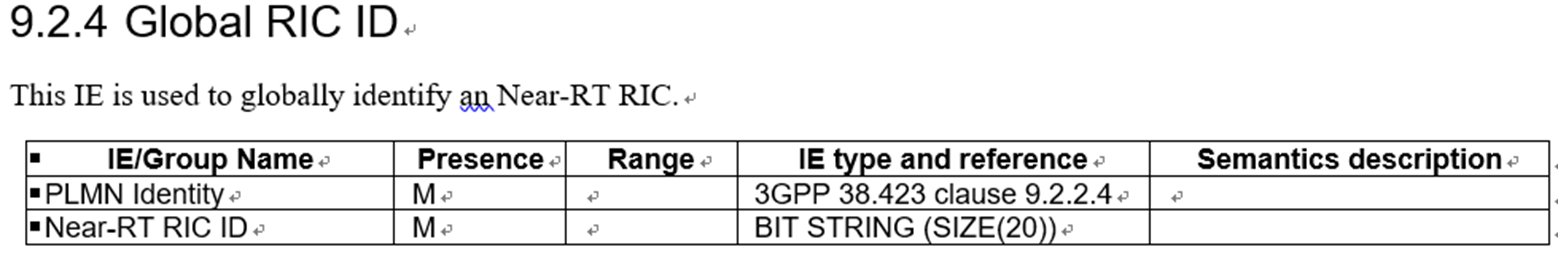

相同的, Global RIC ID 表示了 near-RT RIC 的識別資訊,

而 List of RAN Functions Accepted IE 帶有接受的 RAN Function ID 以及其 Revision,

至於 List of RAN Functions Rejected IE 額外付上了失敗的原因 (Cause).

透過上述的 E2 Setup 流程,

near-RT RIC 透過 E2 Setup Request 的註冊資訊,

了解 E2 Node 的 ID, 組成, 以及所支援的 Service Models,

在後續的處理中, near-RT RIC 上的 xApp 即可訂閱對應 E2 Node 上的 SM,

進行感測資料的回報, 甚至是後續對 E2 Node 控制的處理.
