LTE筆記: Measurement Gap

LTE Measurement Gap 是用以量測周圍基地台的訊號強度，藉以決定是否進行換手 (handover) 的基地台選擇。對於在相同頻帶 (intra-band) 一樣是LTE的訊號，只需要切換時間就可以進行量測，對於跨頻帶 (inter-band) 或是跨通訊系統 (inter-RAN) 的訊號量測，就需要 UE 硬體電路對於相對應的中心頻率 (center frequency)、頻寬 (bandwidth) 等硬體參數進行設置。

由於成本以及體積考量，在一個終端通訊裝置當中，通常所有共模的通訊晶片都共用相同的無線通訊模組 (RF module)，因此，在裝置設定與切換就需要保護時間 (guard time) 的設計，讓硬體能夠順利切換。在LTE標準 (TS 36.133) 中，提供兩種不同的設定值，分別是 GP 0 和 GP 1，如下表所示。

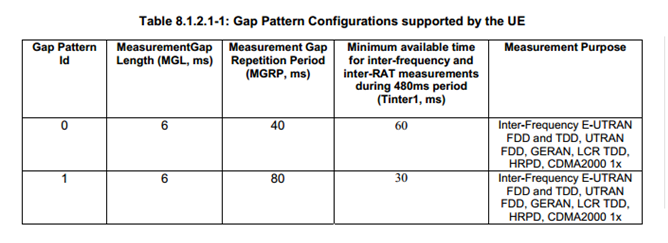

表一、Gap Pattern in LTE Network

當 UE 在 Measurement Gap 中時，eNB 不會和 UE 建立任何通訊，因此，UE 可以跳至目標頻帶與通訊系統進行訊號強度的量測，並在 Measurement Gap 結束後，跳回原有 eNB 進行傳輸。

考慮到不間斷的傳輸，因此，UE 和 eNB 必須先溝通好 Measurement Gap 的起始時間、長度與重複區間，這些資訊與參數透過 RRC Reconfiguration 中的 MeasGapConfig 進行設定。

其中，計算的方式如下所示：

• SFN mod T = FLOOR (gapOffset/10);
• Subframe= gapOffset mod 10;
• where T = MGRP/10

 其中，gapOffset、MGRP定義於表一。

SFN (System Frame Number) 則代表每一個frame的編號。
